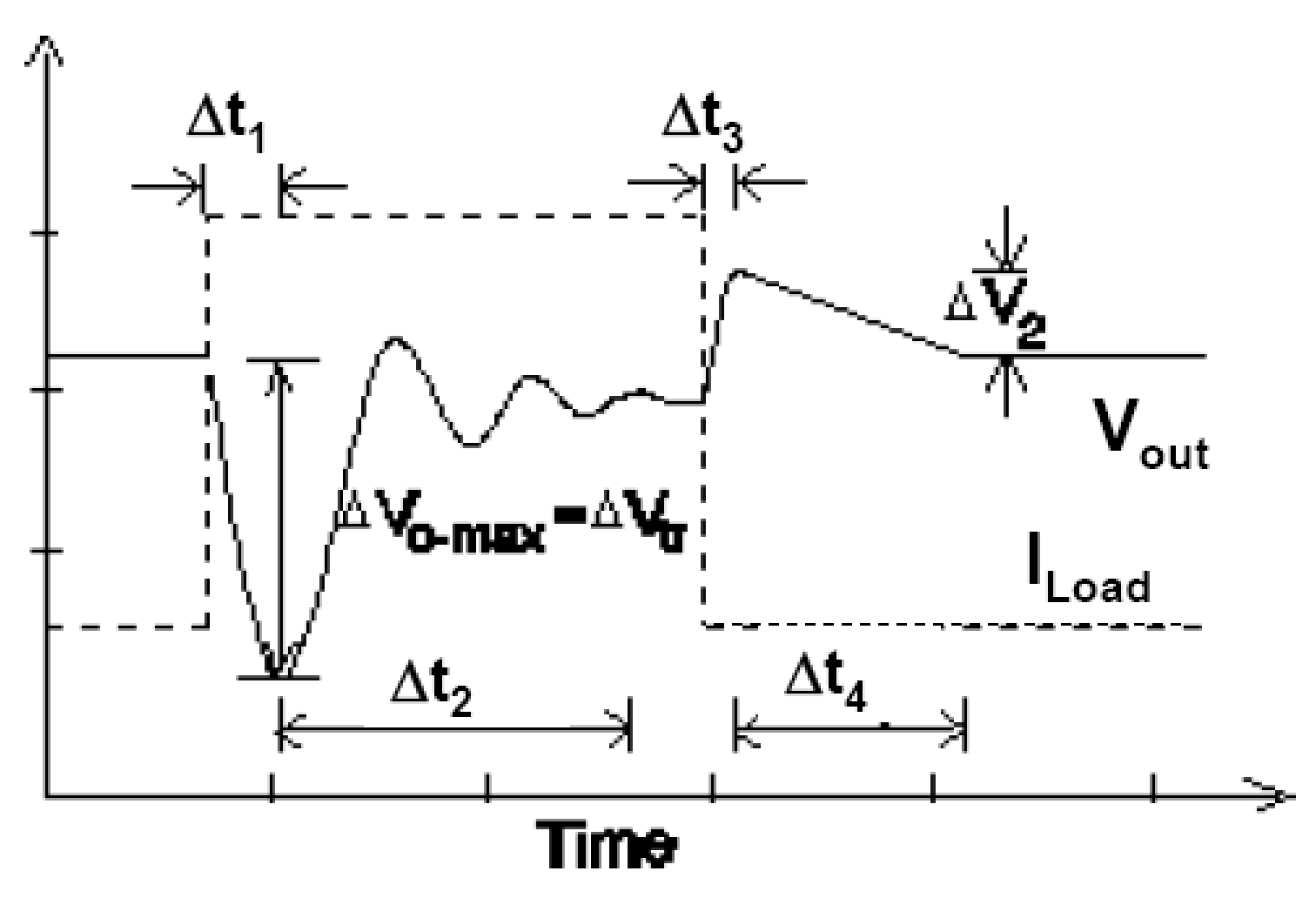

负载阶跃期间，LDO 的输出电压会发生变化，因为其调整管无法瞬间改变电流。在调整管响应之前，电流差额由输出电容补足或吸收。因此，电压偏差记录的就是电荷的不平衡。

忽略电容的串联电阻，输出端的电流平衡给出

$$C_o\frac{dV_o}{dt}=I_{\mathrm{pass}}-I_{\mathrm{load}}-I_{\mathrm{bleed}}.$$

其中 $I_{\mathrm{bleed}}$ 包括流过反馈分压器或其他放电路径的电流。负载突然增大时，电容补足电流缺口，其电压下降。反馈环路检测到这个跌落并增大调整管电流。当调整管电流超过新的负载需求并开始补充损失的电荷时，恢复开始。

这一响应需要时间。环路带宽有限，且大调整管存在必须充放电的栅电容，有限的驱动电流会限制栅电压变化的速度。若电流失配 $\Delta I$ 持续约 $\Delta t$，电容电压的变化约为

$$|\Delta V_o|\approx\frac{\Delta I\,\Delta t}{C_o}.$$

对于同样的电荷缺口，更大的电容可以减小偏差；更快的响应则从一开始就减少电荷损失。电容的串联电阻会在上述充放电响应建立之前引入一个瞬时的电压阶跃。

负载突然减小时，电流不平衡的方向反转：多余的调整管电流给电容充电，造成过冲。环路可以降低该电流，但只能向负载提供电流的 LDO 无法主动将输出拉低。调整管关断后，剩余的负载和反馈分压器必须移除多余电荷。在极轻负载下，即使反馈环路稳定，也会出现缓慢的恢复尾段。

因此两个方向需要不同的关注：加载考验稳压器补充缺失电流的速度；卸载还考验储存的电荷是否有有效的放电路径。
